Квартира 70 м2
Задача: организация вытяжной механической вентиляции в кухне и санузле квартиры площадью 70 кв.м.
Оборудование и материалы: вытяжные вентиляторы, обратные клапаны, прямоугольные воздуховоды, тройник.

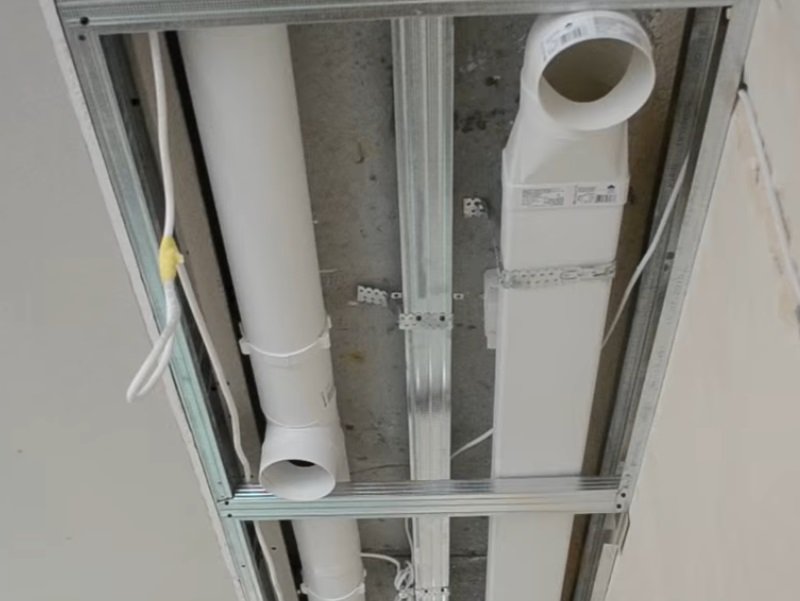

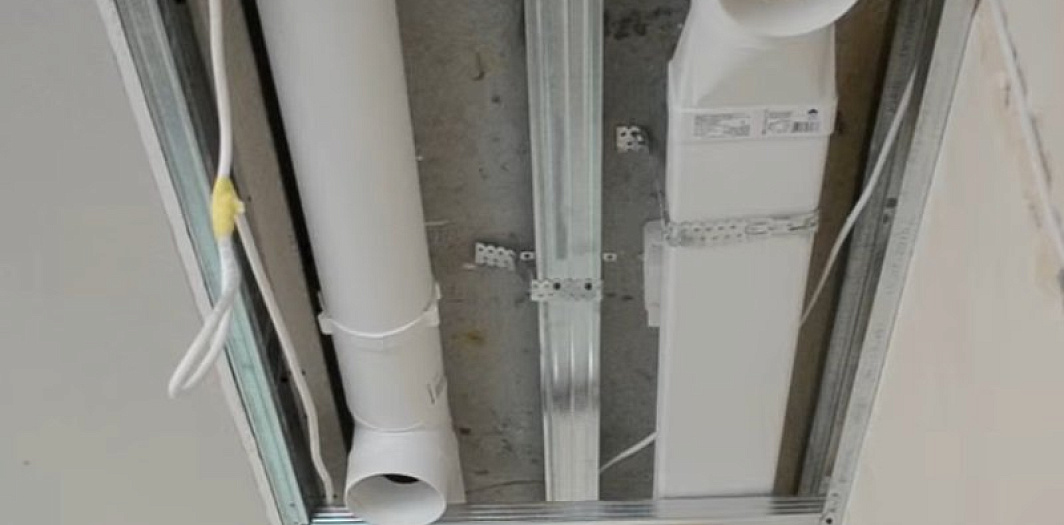

Характеристики системы: На кухне проложено вплотную к потолку 2 прямоугольных воздуховода (один - для вытяжной вентиляции на кухне, второй - для подключения надплиточной вытяжки). Далее эти два воздуховода соединяются тройником и общим воздуховодом входят в центральную вентиляционную шахту дома, предусмотренную для вытяжек из кухонь.
В воздуховоды надплиточной вытяжки и вытяжной вентиляции кухни встроены вентиляторы. За вентилятором воздуховода вытяжной вентиляции кухни установлен обратный клапан (для предотвращения задувания отработанного воздуха из вытяжки).

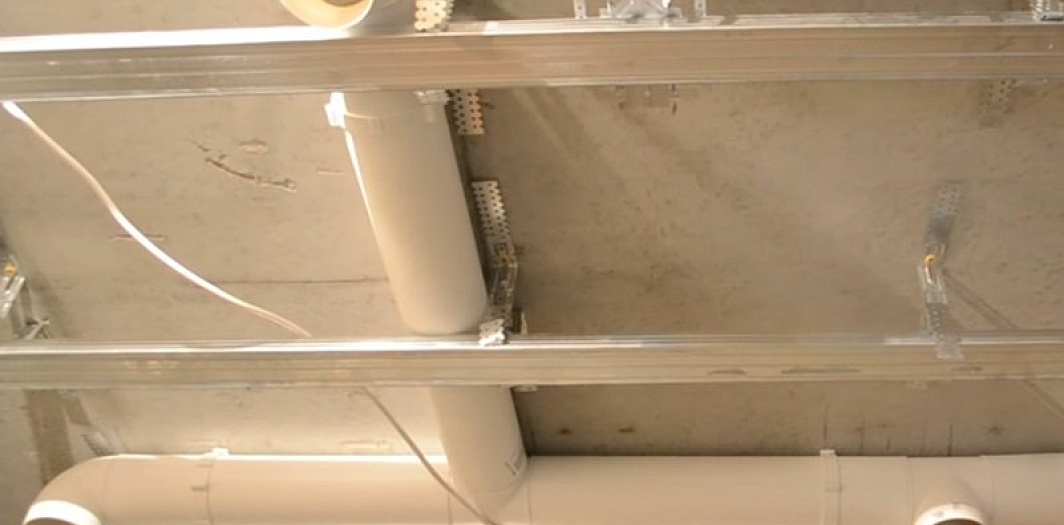

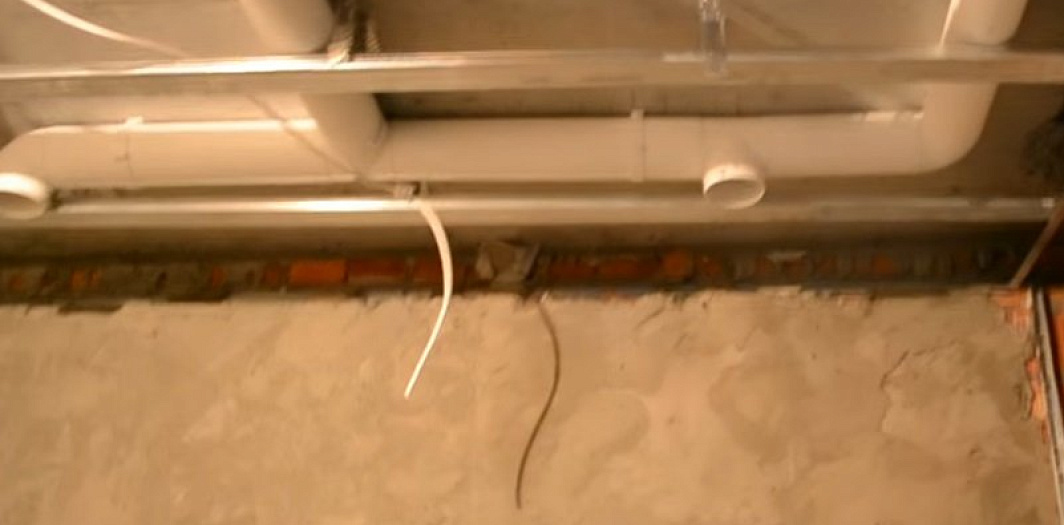

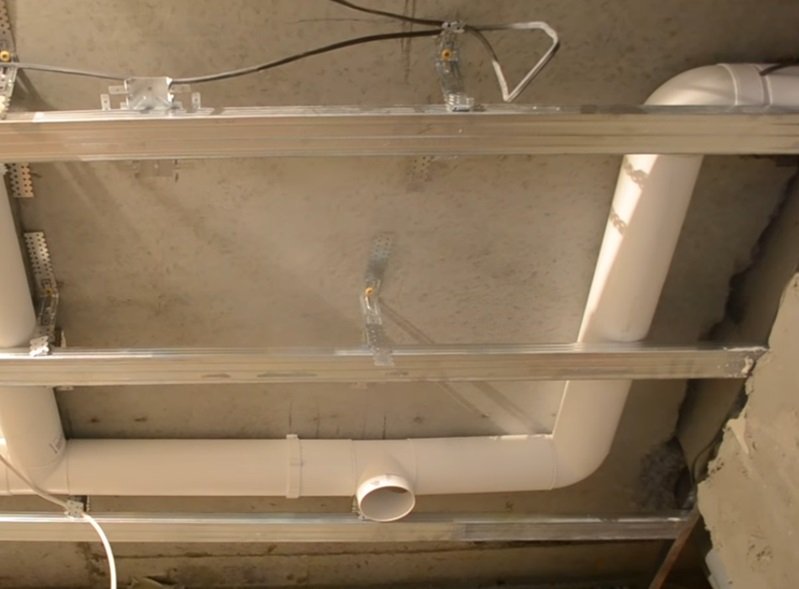

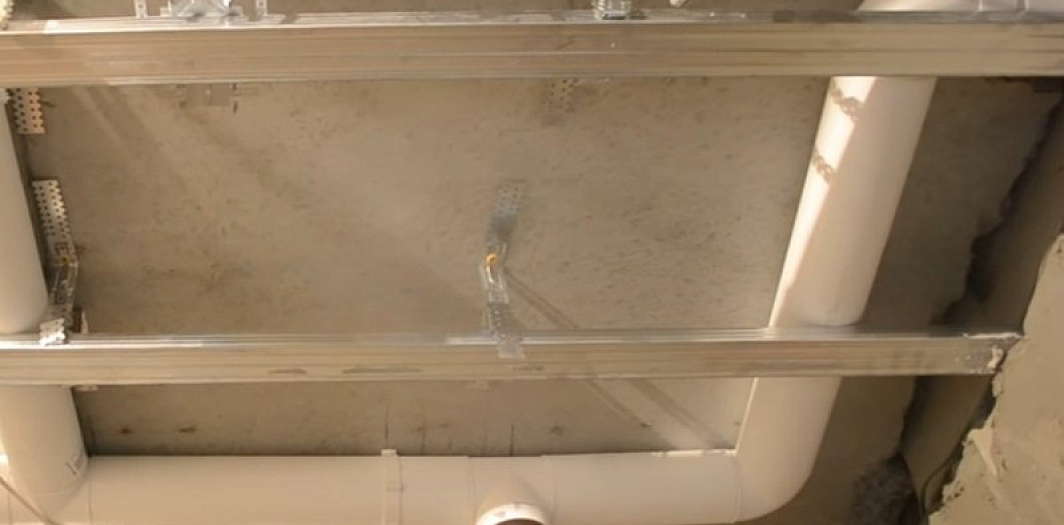

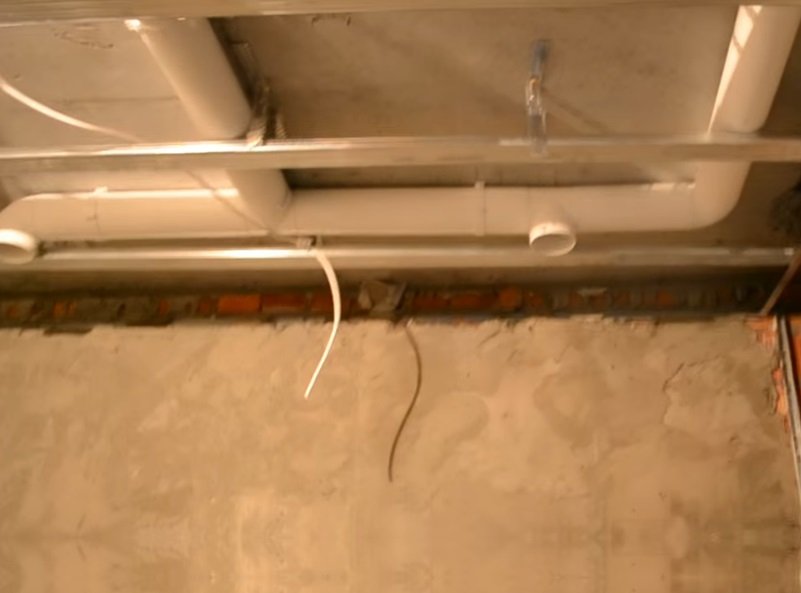

В санузле установлена вытяжная механическая вентиляция. Воздуховод имеет 3 ответвления для забора отработанного воздуха и вентилятор на 16 Вт на общем участке воздуховода. За вентилятором стоит обратный клапан для предотвращения задувания воздуха из вытяжной вентиляции в сан узел.
