Задача: организация приточно-вытяжной принудительной вентиляции в торговом зале площадью 92 кв.м.

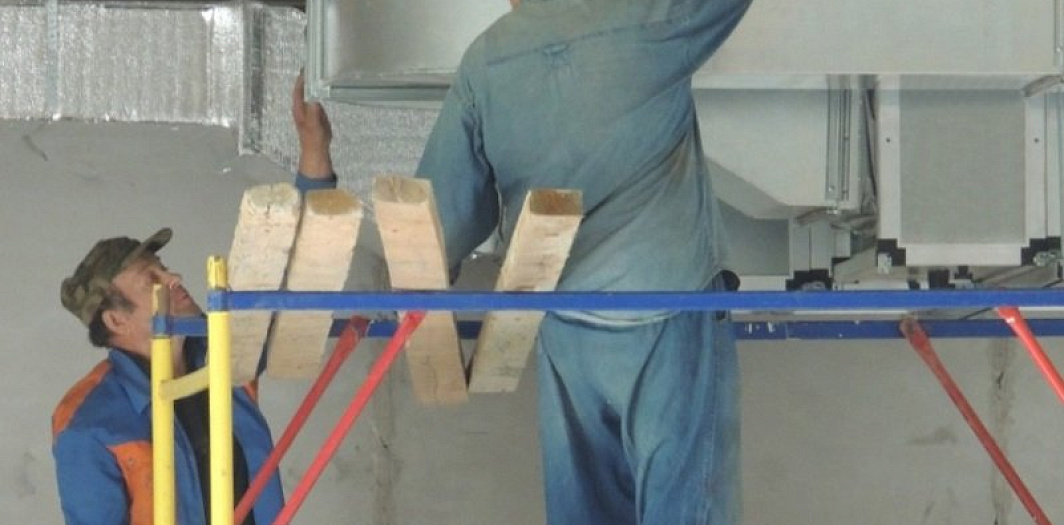

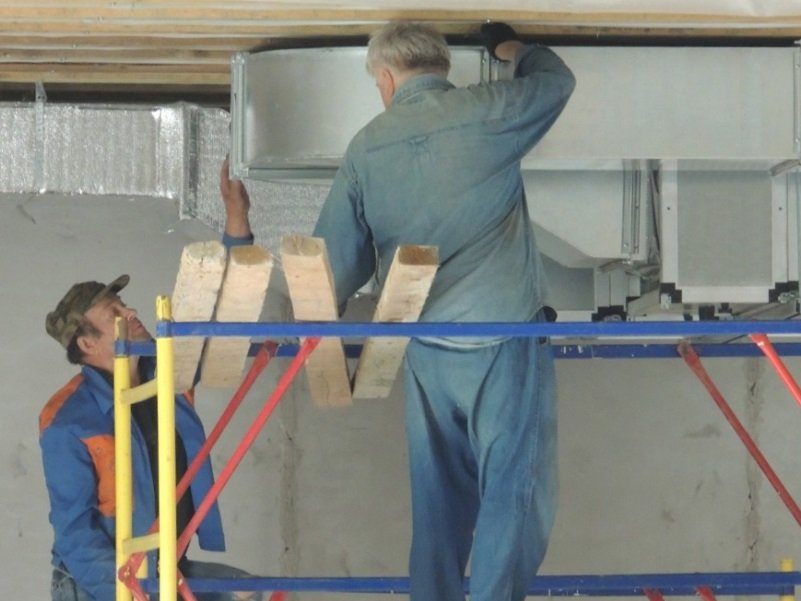

Оборудование и материалы: воздуховоды из тонколистовой стали, канальный 2-х трубный фанкойл с трехходовым клапаном и дренажной помпой, трубопроводы системы холодоснабжения с покрытием изоляционным материалом типа К-flex ST.
Характеристики системы:

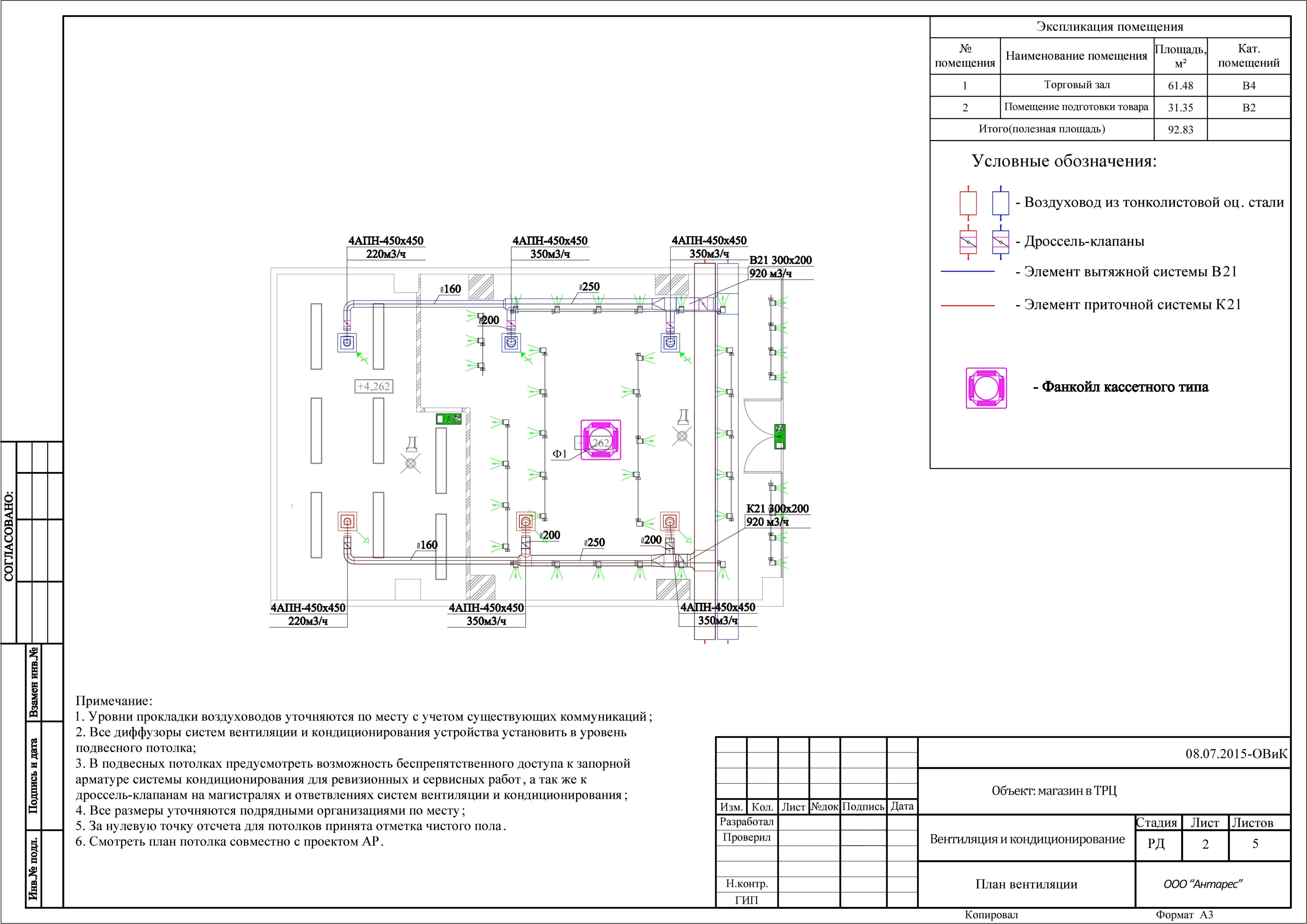

- максимальный воздухообмен составляет 920 м3/ч (приток воздуха осуществляется через вентиляционные решетки, а вытяжка через диффузоры);

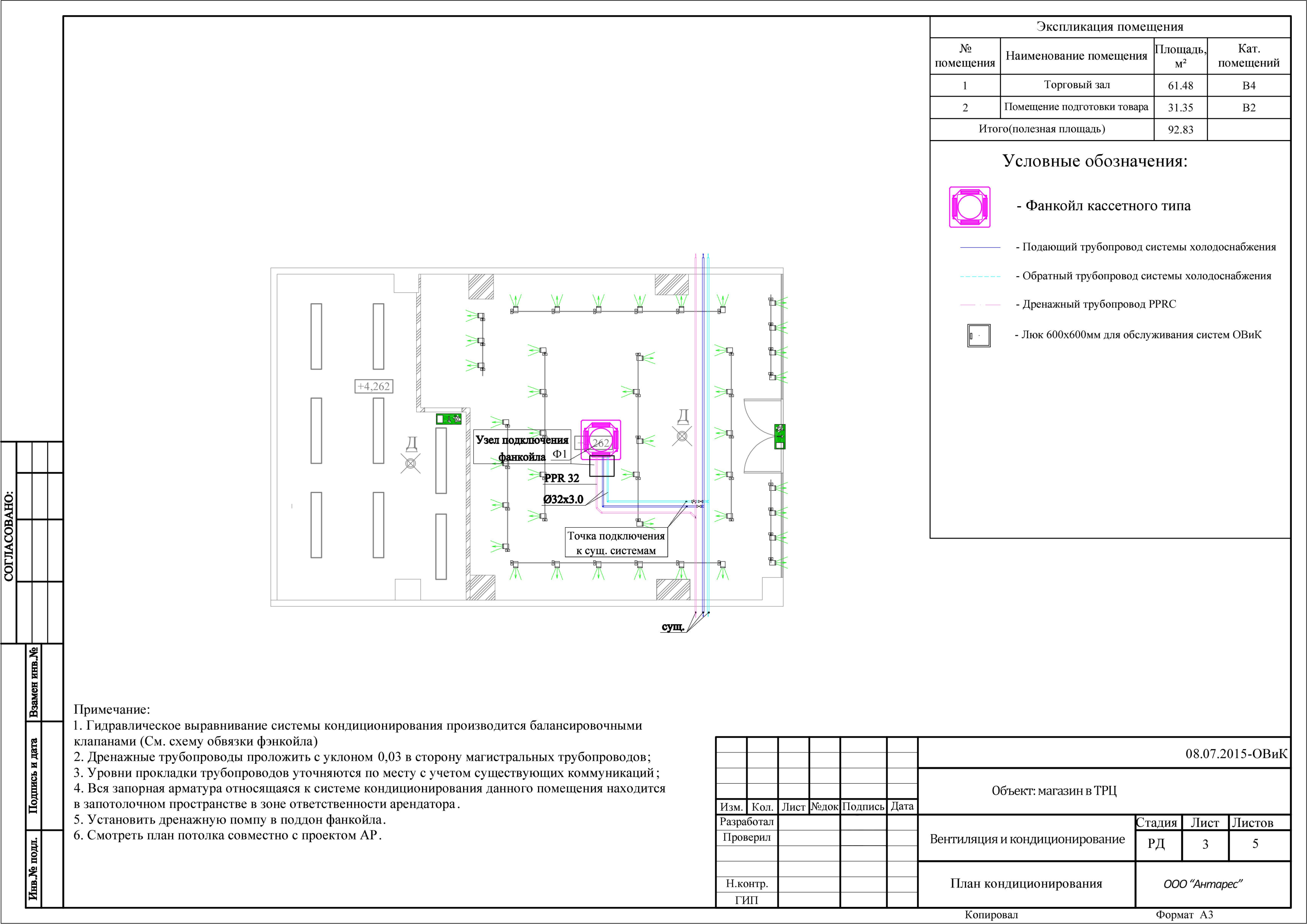

- с целью холодоснабжения установлен канальный 2-х трубный фанкойл (мощность на охлаждение 8,2 кВт);

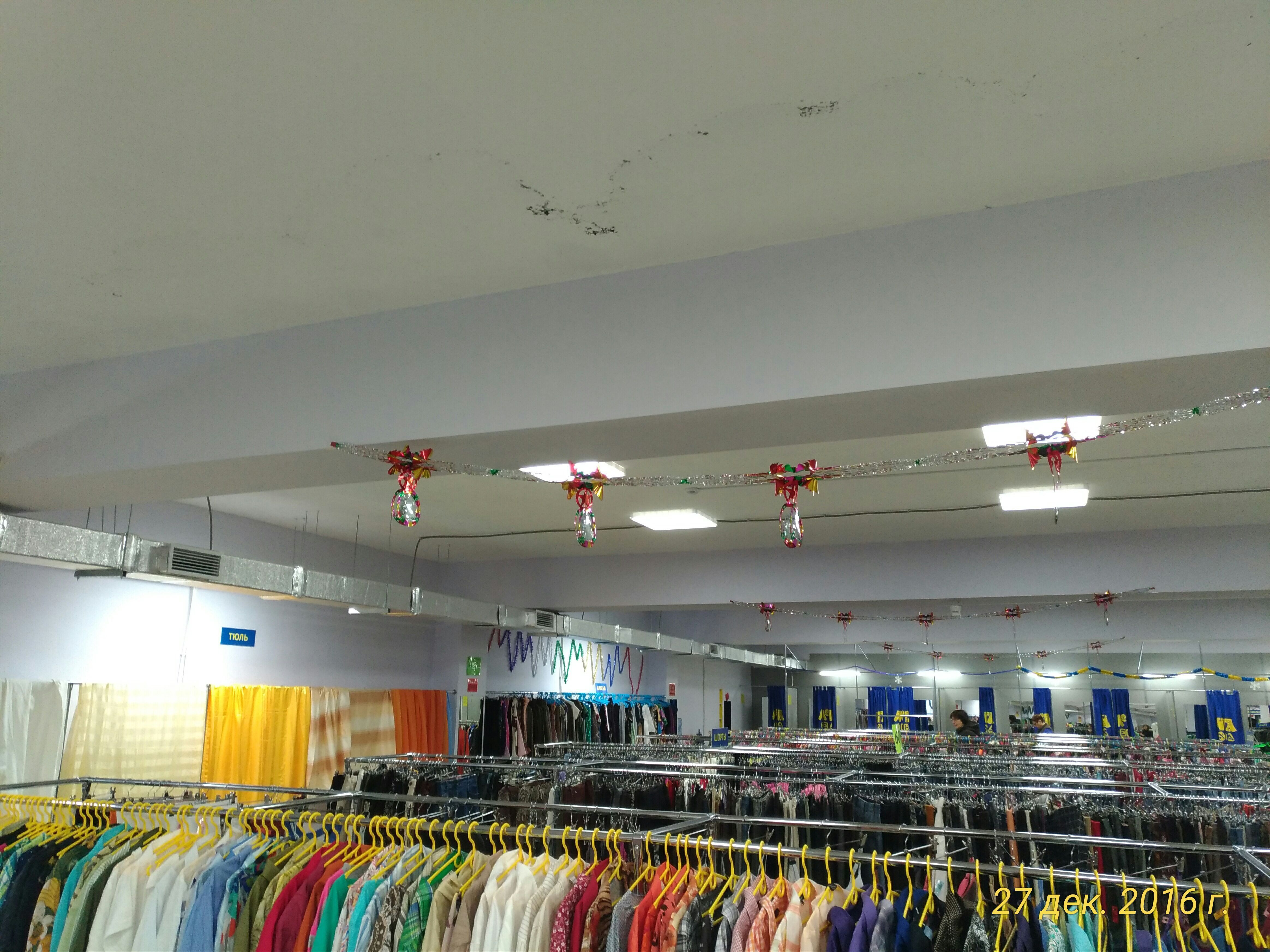

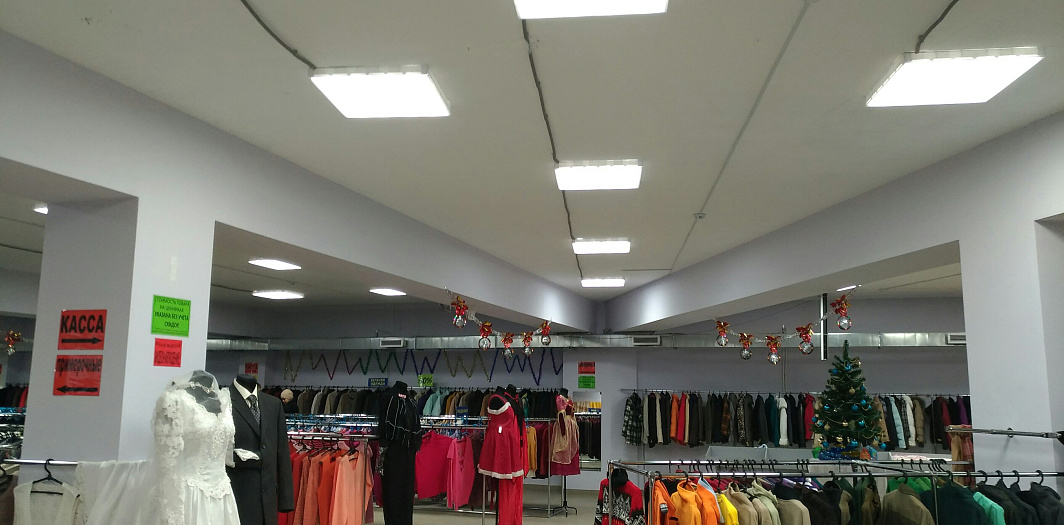

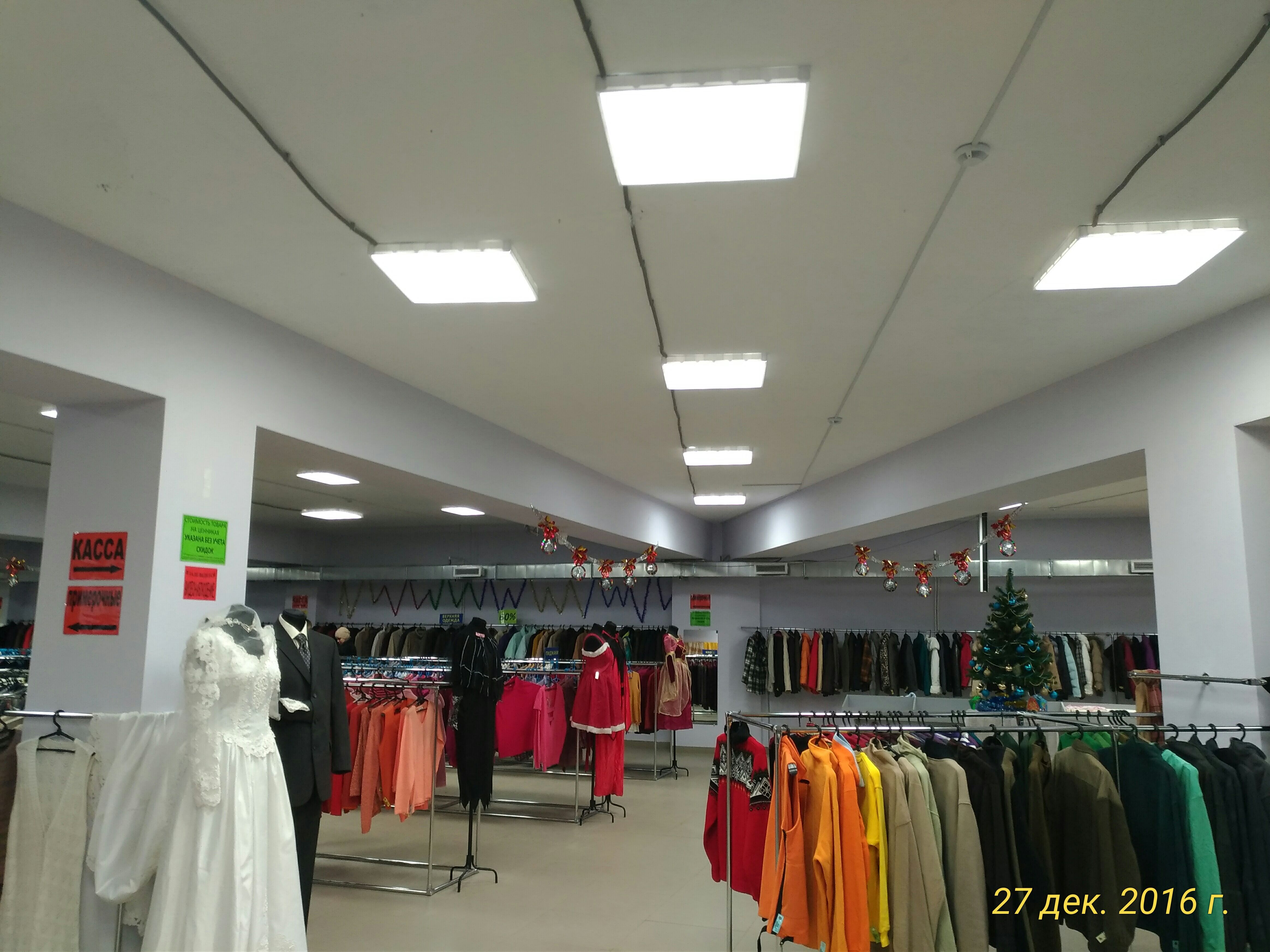

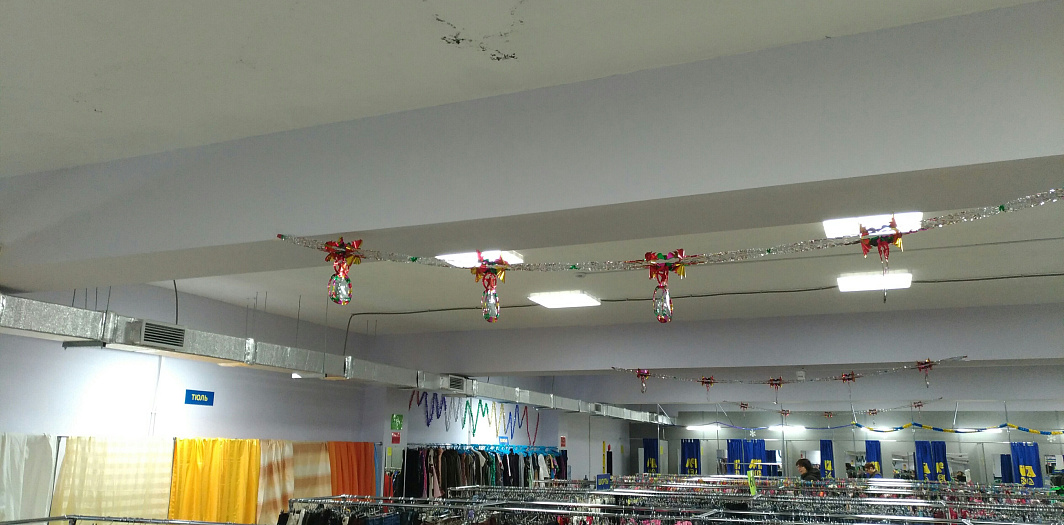

- все дренажные трубопроводы проложены с уклоном 0,03 к магистральным, все воздуховоды спрятаны за подвесной потолок.
